一、概 述

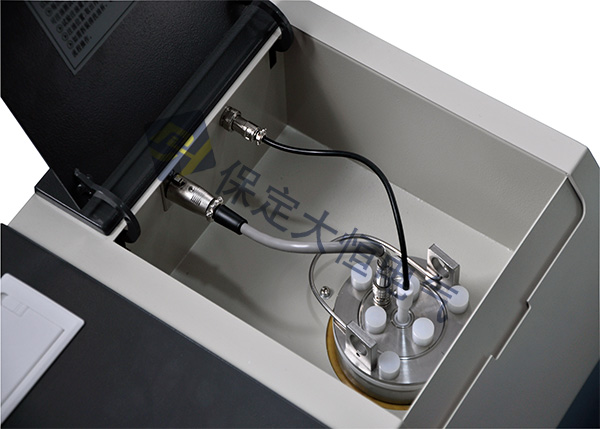

       DH602油介質損耗及電阻率測試儀（自動排油）依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需培訓就能熟練使用。

二、儀器特點

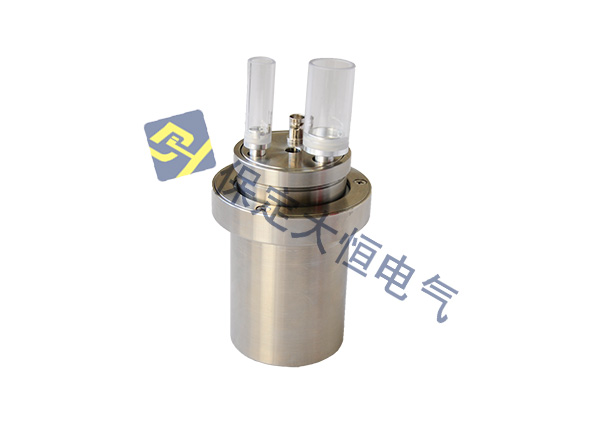

（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。

（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然沒有變化。

（4）強大的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度過120度時，繼電器釋放，加熱停止。

（5）試驗參數設置方便。溫度設置范圍40～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。

（6）采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。

（7）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

（8）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的準確計算。

（9）儀器以RAM9平臺為核心，測試精度高、速度快。

（10）有自動排油功能。

三、技術指標

 電 源 電 壓                    AC 220V±10%

電 源 頻 率                     50Hz/60Hz ±1%

測 量 范 圍                     電容量           5pF～200pF

                                     相對電容率     1.000～30.000

                                     介質損耗因數  0.00001～100

直流電阻率                    2.5 MΩm～20 TΩm

測 量 精 度                    相對電容率      ±（1～10）%讀數

                                    介質損耗因數   ±(5%讀數±0.0002)

                                     直流電阻率      ±10%讀數

分  辨   率                      電容量             0.01pF

                                     相對電容率      0.001

                                    介質損耗因數    0.00001

測  溫 范 圍                   40～120℃

溫度測量誤差                ±0.5℃

交流實驗電壓                200～2200V  連續可調，頻率50Hz

直流試驗電壓                0～500V     連續可調

功    　  耗                    500W

外  型 尺 寸                  460× 370×330mm

總   重   量                   25Kg

四、使用條件

環境溫度                      0℃～40℃

相對濕度                     <75%>
